Термометры платиновые технические ТПТ-3, ТМТ-3

Цена: по запросу Заинтересованы ТПТ-3, ТМТ-3? Нажмите кнопку "Отправить заявку " и оформите заявку на данный товар. При оформлении заявки Вы можете уточнить цену либо задать вопросы по нашей продукции.

Описание ТПТ-3, ТМТ-3:

Термометры платиновые технические типа ТПТ-3.

ТУ 4211-020-17113168-96            Госреестр №15420-96

Термометры медные технические типа ТМТ-3.

ТУ 4211-080-17113168-96            Госреестр №15422-96

Предназначены для измерения температуры малогабаритных подшипников (рис.1, 2), поверхности твердых тел (рис.3, 4, 5, 6, 7) и жидких и газообразных сред (рис.5, 6, 7).

Технические данные термопреобразователей:

•  диапазон измеряемых температур, °С

      от -50 до 150

•  Номинальная статическая характеристика (НСХ)

      50П, 100П, 50М, 100М, Рt100, 500П (ТПТ-3-8)

•  класс допуска

      В,С         - ТПТ(ТМТ)-3-3; -3-4; -3-6; -3-7; -3-9; ТПТ-3-8

      С            - для остальных типов

•  Схема соединения с ЧЭ

      № 2, 3, 4

•  показатель тепловой инерции, с

      5              - для ТПТ(ТМТ)-3-7, ТПТ-3-8

      8              - для ТПТ(ТМТ)-3-1; -3-2; -3-5; -3-6; -3-9

      30            - для ТПТ(ТМТ)-3-3, -3-4

•  условное давление ( P у), МПа

      0,2

•  Степень защиты от пыли и влаги

      IP50        - ТПТ(ТМТ)-3-1; -3-2; -3-3; -3-4; -3-5

      IP65        - ТПТ(ТМТ)-3-6; -3-7; -3-9; ТПТ-3-8

•  виброустойчивые и вибропрочные по группе №3 ГОСТ 12997-84

•  климатическое исполнение

      По условиям эксплуатации термопреобразователи соответствуют условиям У, ТВ, категории 3 ГОСТ 15150-69

•  материал

      защитной арматуры:

      сталь      12Х18Н10Т для ТПТ(ТМТ)-3-3; -3-4; -3-5; -3-6; -3-7; ТПТ-3-8

      или         латунь   ЛO62-1   для остальных термопреобразователей

•  подводящие провода и кабели:

      ТПТ(ТМТ)-3-1; -3-2; -3-3; -3-4; -3-5 – провод медный многожильный во фторопластовой изоляции с экраном – МГТФЭ – 4х0,12 мм2; 3х0,1...0,12 мм2; 2х0,1...0,2 мм2;

      ТПТ(ТМТ)-3-7; ТПТ-3-8 – кабель многожильный медный с герметичной наружной изоляцией из фторопласта с экраном – КММФЭ – 4х0,12 мм2

      ТПТ(ТМТ)-3-6; -3-9 – кабель многожильный медный с герметичной наружной оболочкой из силиконовой резины экранированный – КММСЭ – 4х0,1мм2, 3х0,1мм2;

      Длина выводов: L – 500, 1000, 1500, 2000.

      Примечание:

      1) электрическая схема соединения с ЧЭ и длина подводящего провода(кабеля) может быть изменена по согласованию с заказчиком.

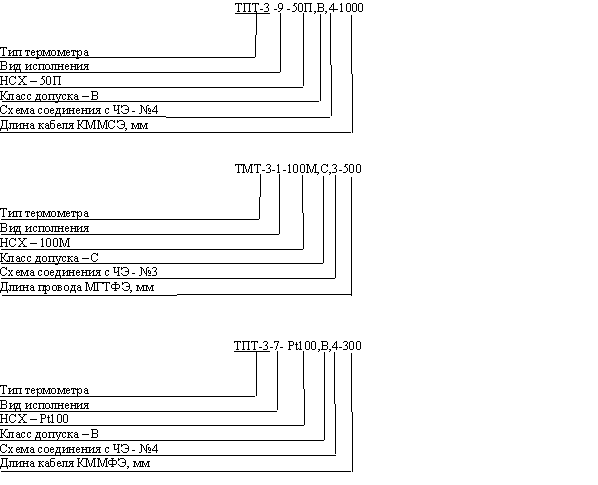

Примеры записи при заказе:

Дополнительную информацию на ТПТ-3, ТМТ-3 Вы можете получить связавшись с нами или отправив заявку на данный товар. При оформлении заявки Вы можете задать вопросы по продукции, запросить цену и т.д.
